سوال شماره۷

با توجه به اینکه نتایج در یک راستا مورد نظر است به همین دلیل راستای دیگر وابسته است به تعداد گام هایی که جهت اصلی به تغییر مکان هدف می رسد

به عنوان مثال اگر راستای x را مانیتور نماییم و تغییر مکان هدف بام در این راستا را تعریف کرده باشیم در این صورت تا زمانی که EX با EY متناسب باشد(نسبتEX/EY برابر یک شود) در این صورت مقدار برش طبقات و به تبع آن نیروی طبقات با هم برابر می شود ولی زمانی که EX بزرگتر از EY باشد در این صورت چون راستای X با گامهای کمتری به تغییر مکان هدف می رسد در این صورت مقدار برش و نیروی طبقات راستای X بزرگتر از راستای Y بدست می آید چون راستای Y تابع راستای X است.

بله مهندس کاملا درسته ..ولی وقتی مفصل پلاستیک اختصاص میدهیم به المان ها .. این نسبت از بین میرود

farzad maoorfi •نوشته است•:

من هم مثل شما فکر می‌کردم که این نسبت از بین می‌روند ولی بعد از تعریف مفاصل پلاستیک مشاهده کردم که نسبت نیروهای بدست آمده در این حالت مشابه وقتی است که مفاصل تعریف نشده‌اند.
یعنی همان نسبتی که مابین EX و EY وجود داشت بعد از تعریف مفاصل پلاستیک هم برقرار بود، البته از لحاظ مقدار نیرو کمی تغییر بوجود آمد، این احتمال وجود دارد که به دلیل این که تحلیل با تعریف مفاصل پلاستیک غیرخطی می‌شوند و دیگر اصل سوپرپوزیشن برقرار نیست، این تغییر در مقدار نیروها بوجود آمده باشد.
ولی در کل با توجه به اینکه مانند سوال 7 اگر راستای اصلی ما X باشد، راستای Y به آن وابسته است و در هر گامی گه راستای X به تغییر مکان هدف برسد راستای Y تابع آن خواهد بود و نسبت نیروهای ابتدایی وارد شونده به سازه در پایان تحلیل حفظ می‌شود.

موافقم مهندس
من هم با تعریف مفاصل پلاستیک تحلیل کردم و تغییر محسوسی در نتایج ندیدم.

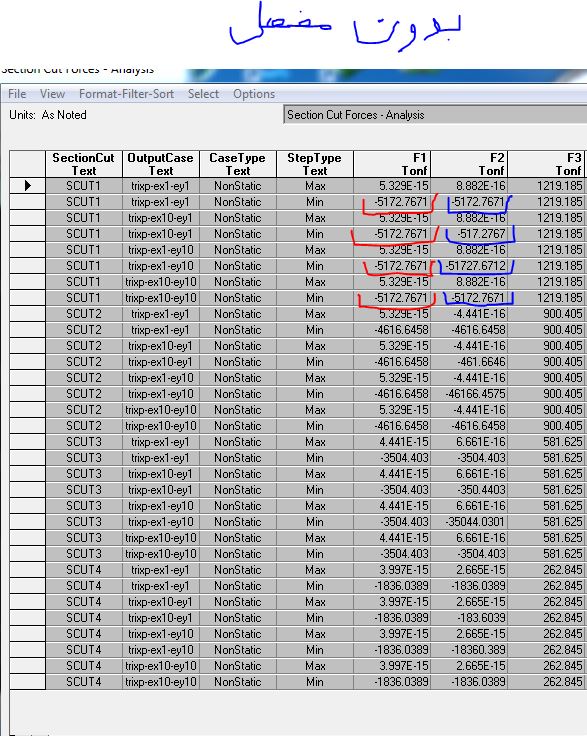

دوستان در حالت بدون مفصل پلاستیک چون جهت مونیتورینگ جهت x بود برنامه نبروی جهت y رو مصابق با جهت x تنظیم میکنه همونطور که تو عکس معلومه

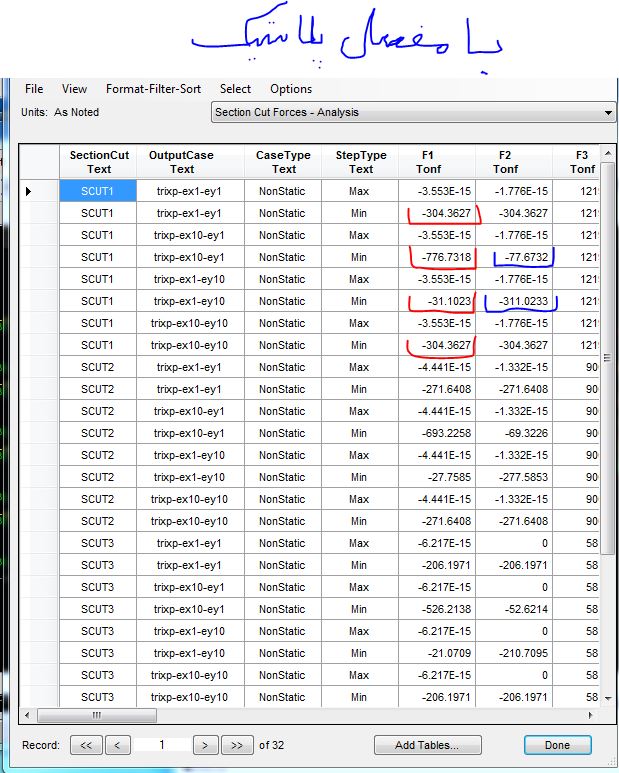

در حالت تحلیل با مفاصل پلاستیک این نسبت رو من نمیبینم همانطور که تو عکس دیده میشه
مفاصل از نوع auto بوده و برای تبر و ستون و بادبند assign شده

در هر دو جهت 48 cm پوش شده اسست

مهدنش تنباکوچی نظر شما چیه ؟

farzad maoorfi •نوشته است•:


این نسبت در عکسی هم که شما گذاشتید در حالت با مفصل پلاستیک کاملا مشخصه مهندس
ده برابر شدن نیرو در راستای x باعث یک دهم شدن برش در راستای y شده است.

مهندس ولی 10 برابر شدن نیرو در راستای y باعث یک دهم شدن تیرو در راستای x شده.. که در حالت بدون مفصل پلاستیک این اتفاق نمی افتاد

farzad maoorfi •نوشته است•:

در حالت بدون مفصل پلاستیک هم برش های خروجی راستای y ده برابر راستای x است
تنها تفاوتی که وجود دارد این است که ظاهرا وجود نیرو در راستای y باعث شود که راستای x زودتر به تغییر مکان هدف برسد که این در حالت بدون مفصل وجود نداشت

مهندس در حالت بدون مفصل نیروی جهت x کم نمیشد ..جهت x به صورت یک مبنا بود5172 تن و جهت y تسبت به اون بالا پایین میشد

اینجا خود x هم کم و زیاد میشه

farzad maoorfi •نوشته است•:


دقیقا همین طور است مهندس ولی نسبت نیروها رعایت می‌شود مانند حات بدون مفصل
اما اینکه جرا مقدار نیروها تغییر می‌کند جای سوال است؟

اره ..یعنی اختصاص دادن مفصل چه تاثیری داره که نیرو ها تغییر میکنن ؟

a.h.rajabnejad •نوشته است•:


بله مهندس منم همینطور تغییرات چشم گیری ندیدم فرقی با حالت بدون مفصل نداشت.
